玩木工【九】:跟着 Christopher Schwarz 学做锯木凳(上)

Woodworking Project Stool
imick
Author
imick
A new traditional woodworker
Table of Contents

缘起
#

一路木工学下来,发现还是手动工具比较适合我(太胆小,怕被台锯锯掉手指),而学手动工具的话,很难不被这个人影响到,他就是 Christopher Schwarz。

此人是前 Popular Woodworking 编辑,对传统西式木工有很深造诣,手上功夫也很了得,虽然人很傲,但确实有料,发现自己慢慢有点要成为他的扇子的节奏。这里记录一下跟着他学做的第一样木工房工具:锯木凳。据他介绍,这是英国传统木工的设计,不过我瞅着蛮像中式板凳的,为了更好的学习,我决定结合自身的条件能复刻他的做法我尽量复刻,并尝试不用一项电动工具来完成这个作品。

Christopher Schwarz
Christopher Schwarz

教程
#

这是教程,免费的: https://woodandshop.com/wp-content/uploads/2014/01/christopher-schwarz-sawbench.pdf

选材
#

首先是选材料,原文里用到一条 2x6 的 10 英尺长的木龙骨(所以题目是 5.87 美元造锯木凳),我手上有些散花旗松,所以只买了一条 8 英尺长的,花费大概 4.5 美元。

开料
#

然后是开料,开刨,上新淘到的 8 号拼缝刨,刨长了真的比较容易找平,刨重一点也忍了。

一把 8 号拼缝刨和用它来处理的木件
使用 8 号长刨,因为参考面比较长,找平效率大大提高

凳面
#

接着我先处理凳面了,画个三角在一边。

凳面画个三角
凳面画个三角

锯啊锯,锯悲剧了,两条线没有按计划交汇在一起,结果形成了一个“入”字。

技术不好,锯成了“入”字
技术不好,锯成了“入”字

异想天开,在交汇处开一洞来掩饰自己差劲的锯功,事实证明事后诸葛亮是不管用的,因为洞周围没有全包围的保护,洞开得奇丑无比,不过这种弓摇钻真好用,力气极大却又安静得很。

手摇钻打孔
手摇钻打孔

凳腿
#

然后开始处理四条腿,先画上线,斜角 10 度。

处理腿子的斜度
处理腿子的斜度

不能偷懒了,这个角度的锯切甚为关键,先把线用刀划,然后凿子沿着刀线斜斜的开条 V 槽,之后这条 V 槽就可以引导锯子行进的路线。

Knife Wall
Knife Wall

夹上我的简易台钳。

用简易台钳夹住
用简易台钳夹住

夹背锯伺候。

上夹背锯
上夹背锯

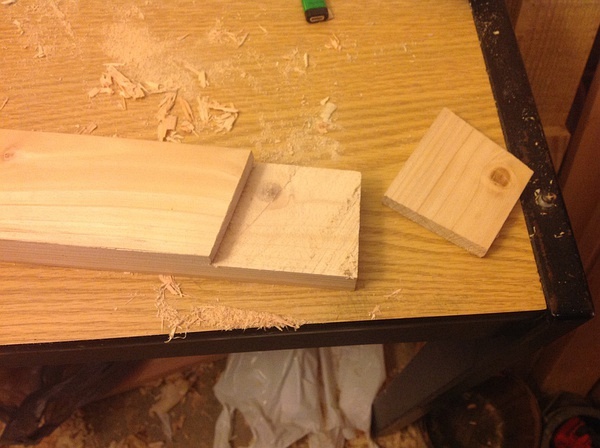

好不容易切下来这小块(小块别扔,之后有用)。

小块锯下来
小块锯下来

下面是技术要点,锯的面不平,咋办?而且还是个奇奇怪怪的角度。这里上一个木夹子,先用刨子给夹子的两条腿找平,然后这样夹着工件。

木夹子用处大
再次证明木夹子用途广泛

利用夹子支撑凿子,铲吧。

用凿子找平
用凿子找平

清干净一些了。

清完的效果
清完的效果

接下来给侧边找垂直,原文里用的肩刨,我没有,上裁边刨替代,上新淘的 Stanley 78 号。

新淘的工具 Stanley 78 号
新淘的工具 Stanley 78 号

幸好这老货的两侧边是垂直于底边的,不用修理,是把利器,以后会经常用。

这样垂直着底边使用
这样垂直着底边使用

修出来的边很干净,还有些许光滑感。

侧边修好了
侧边修好了

照葫芦画瓢处理好四条腿,进行下一步前再统一修正一下高度,用把夹子将四条腿夹起来,同样的步骤再走一边,修榫面,修榫肩,不过是四个一起弄。

重复步骤弄好四条腿子,再统一修一修
重复步骤弄好四条腿子,再统一修一修

凳面开槽
#

然后是轮到凳面开槽了,用上两个简易台钳啊,哈哈。

双钳出动
双钳出动

划线。

划线
划线

锯。

锯

拉花锯锯。

拉花锯锯掉废料
拉花锯锯掉废料

清底刨(自己瞎翻,英文是 Router Plane,虽然跟电动雕刻机用了同一个英文单字,但功能大相径庭),Stanley 71 号,它是我现在拥有的最昂贵的手动工具了。这也是第一次用上它。

Stanley 71 号
Stanley 71 号

第一次的体验,实在是利器,虽然第一次的效果很上不得台面,但使用的爽快感不能以言语表达。

这工具太好用了!
这工具太好用了!

这是清的第二个槽,有点感觉了。

加句广告语:第二次就上手!
加句广告语:第二次就上手!

再来一个,这一次的拉花锯用得极保守。

继续处理
继续处理
留好余量
留好余量

用清槽刨一点点削,此物最擅长修出平整并平行的表面来。

清底刨使用时的样子
使用时是这个样子的,刀突出底部,一下下削平底面

完成!

修得最好的一个
修得最好的一个

开始安装
#

开始安装喽,之前保留的小方块这时派上用场,F 夹加持。

开始组装
开始组装

这一面贴合度不错。

这一面贴合度不错
这一面贴合度不错

另一面有缝,汗。

这一面就没这么贴合了
这一面就没这么贴合了

这是在装另一副腿。

装好另一副腿
装好另一副腿
可以站起来了
可以站起来了

加固
#

胶装过夜后上下一道工序,钉钉子!对,要上钉子加固,你说他怎么不做个中式的透榫啊?不过这正是我选做它的终极原因,因为它适合我现在的水平(做这个前我没开过榫和槽),来个半榫太合我口味啦!哇哈哈哈哈!要上钉子就爽快上!不过要先开导孔,上这家伙。

手摇钻
手摇钻

划线。

划线
划线

要像给夫人做菜打蛋时的热情来打这几个孔。

打孔
打孔

用的特殊钉子,名唤 Cut Nail,是用在将木头连接在水泥上用的,肯定皮实。

Cut Nail
Cut Nail

记着顺着木纹上钉哦。

顺着木纹上钉
顺着木纹上钉

咦,真的没有开裂耶,这么宽的钉子,好神奇。

钉子打进去了
钉子打进去了

横枨
#

接下来,做横枨,将木料夹上腿部再划线。

做横枨
做横枨

昨日重现了,又再重复腿部的处理方法。

Knife Wall 又出场了
Knife Wall 又出场了
上台钳
上台钳
锯锯锯
锯锯锯

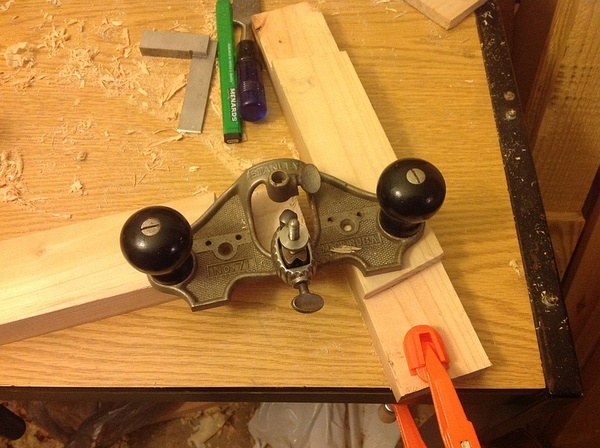

还是祭出清底刨来修整。这次是平行的面,拿另外那条横枨过来帮忙就好。

清底刨清底
清底刨清底

榫肩也修一下。

修榫肩
修榫肩

上胶固定。

上胶固定
上胶固定

最后的工件了,到这步发现忘了准备连接俩横枨的大横撑(这个该怎么称呼),打回刨木模式。刨完用小刨修了修边,做个装饰。

打回刨木模式
打回刨木模式

特写一个。

特写
特写

之前的结构,横枨也上了钉子加固。

So far so good
So far so good

夹好大横撑再划线。

划线
划线

返回凳面处理步骤,人生反复啊!

又要开槽
又要开槽

开槽修槽,这个凳子做下来,这两招演练了好多遍。

这两招演练了好多遍
这两招演练了好多遍

一直做到这步都还挺顺利,不过在最后一步上心急了,结果造成最大的瑕疵。槽开得比较紧,大横撑安装不下去,心急着用凿子去修,凿子水平太次,结果造成背面严重爆茬。下面第三张里可以看到证据。

出现严重失误
出现严重失误
往下看
往下看
爆茬
爆茬

换回符合我水平的锉刀,修薄了槽边,这边安装就顺利多了,虽然还是爆了一点。

继续爆茬
继续爆茬

组装到此完毕,带着遗憾,不过收获了几个新技能也蛮开心,就是要记着提醒自己做木工是种修炼,心急容易坏事,要想效果好那就精雕细刻,咱又没老板催着做,又没最后限期,急啥呢?

静心
静心

还有最后一步没处理,因为发现自己没有 Flush Cut Saw,所以先准备个上篇,下篇等我买了工具再补上。那个 Lee Valley 赶快给我来个免运费活动!

未完待续
未完待续
